Карты сети

Карту можно заполнять элементами: узлом сети, группой узлов сети, триггером, изображением или другой картой.

Для представления элементов карты используются иконки. Можно задать информацию, отображаемую с иконками, и указать, какие недавние проблемы выделяются особым образом. Иконки можно связать между собой и задать подписи на связях.

Готовые карты просматриваются в Мониторинг → Карты сети. На странице мониторинга можно кликать по иконкам и переходить по ссылкам на скрипты или URL.

Можно добавить пользовательские URL, доступные при клике на иконках: например, связать иконку узла сети со свойствами узла или иконку карты — с другой картой.

Настройка карты сети

Создание карты

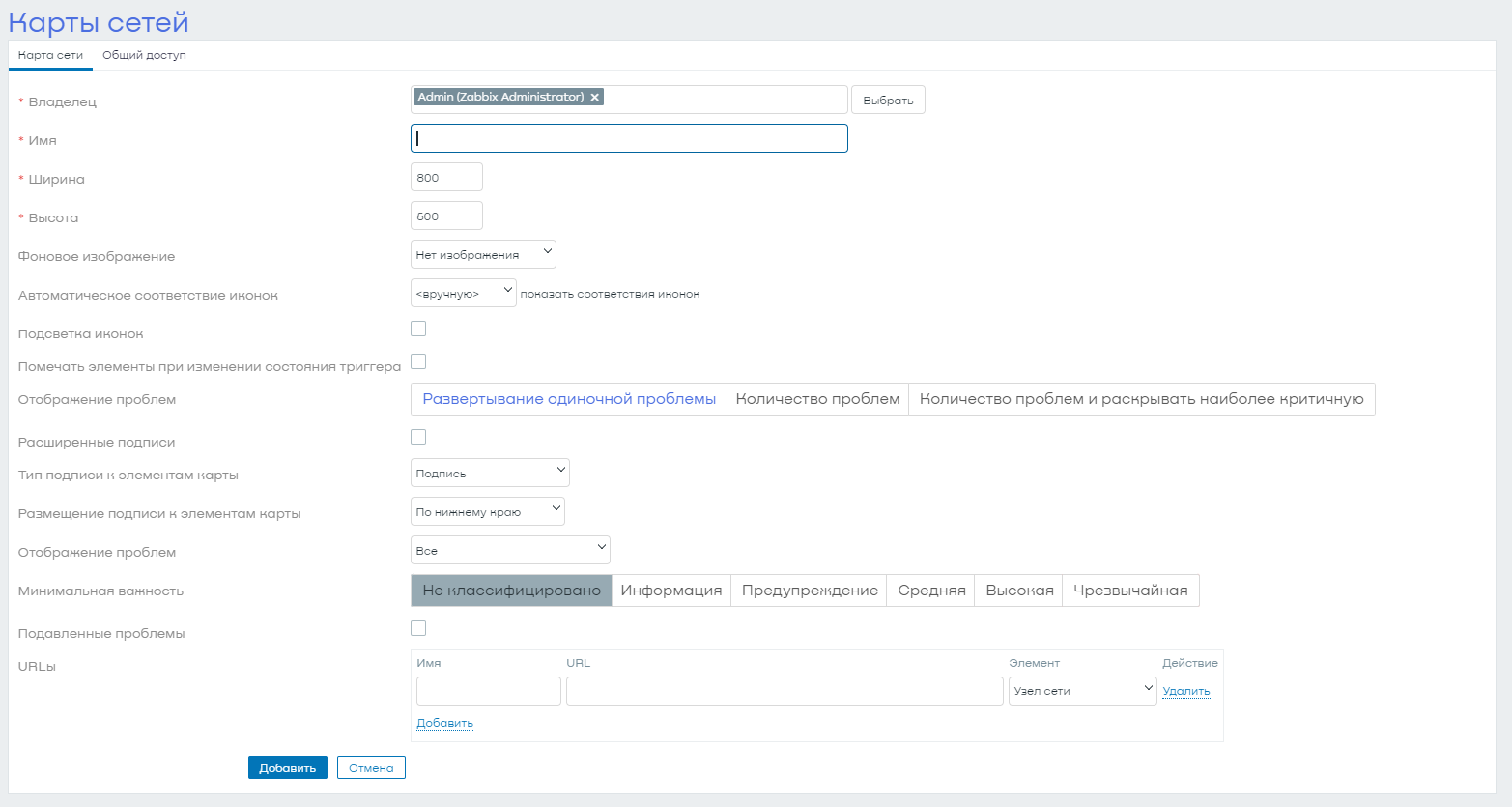

1. Перейдите в Мониторинг → Карты сети.
2. Нажмите Создать карту сети.
3. Задайте общие атрибуты карты.

Параметр	Описание
Имя	Уникальное имя карты.
Ширина	Ширина карты в пикселях.
Высота	Высота карты в пикселях.
Фоновое изображение	Нет изображения — без фона (белый фон). Изображение — выбранное изображение как фон; масштабирование не выполняется.
Автоматическое соответствие иконок	Использование соответствия иконок из Администрирование → Общие → Соответствие иконок: отображение иконок по полям инвентарных данных узла сети.
Подсветка иконок	При активном триггере — фон в виде круга цвета важности самого тяжёлого триггера. При статусе «отключен» или «в обслуживании» — фон в виде квадрата.
Помечать элементы при изменении состояния триггера	Недавнее изменение состояния триггера (проблема или её решение) подсвечивается маркерами (красные треугольники внутрь) по трём сторонам иконки, не занятым подписью. Маркеры отображаются 30 минут.
Развертывание одиночной проблемы	Если у элемента одна проблема: показывать имя проблемы (триггера) или только количество. При включении опции используется имя проблемы.
Расширенные подписи	При выборе можно задать тип подписи для отдельных типов элементов.
Тип подписи к иконке	Подпись, IP адрес, Имя элемента, Только состояние (ОК или ПРОБЛЕМА), Ничего.
Расположение подписи к иконке	По нижнему краю, По левой стороне, По правой стороне, По верхнему краю.
Отображение проблем	Все — полное количество проблем. Неподтвержденные отдельно — неподтверждённые отдельным числом от общего. Только неподтвержденные — только неподтверждённые.
Минимальная важность триггера	Проблемы ниже выбранной важности не показываются (например, при Предупреждение триггеры Информация и Не классифицировано не отображаются).
URL'ы	URL для каждого типа элемента (с подписью); в мониторинге отображаются как ссылки при клике. В URL допустимы макросы: {MAP.ID}, {HOSTGROUP.ID}, {HOST.ID}, {TRIGGER.ID}.

После сохранения создаётся пустая карта с заданным именем, размерами и настройками.

Добавление элементов

Нажмите + рядом с Иконка — новый элемент появится в левом верхнем углу карты.

При включённой опции Сетки элементы выравниваются по сетке. Чтобы размещать без выравнивания, переключите Сетки в Выкл. (Элементы можно позже выровнять кнопкой Выровнять иконки.)

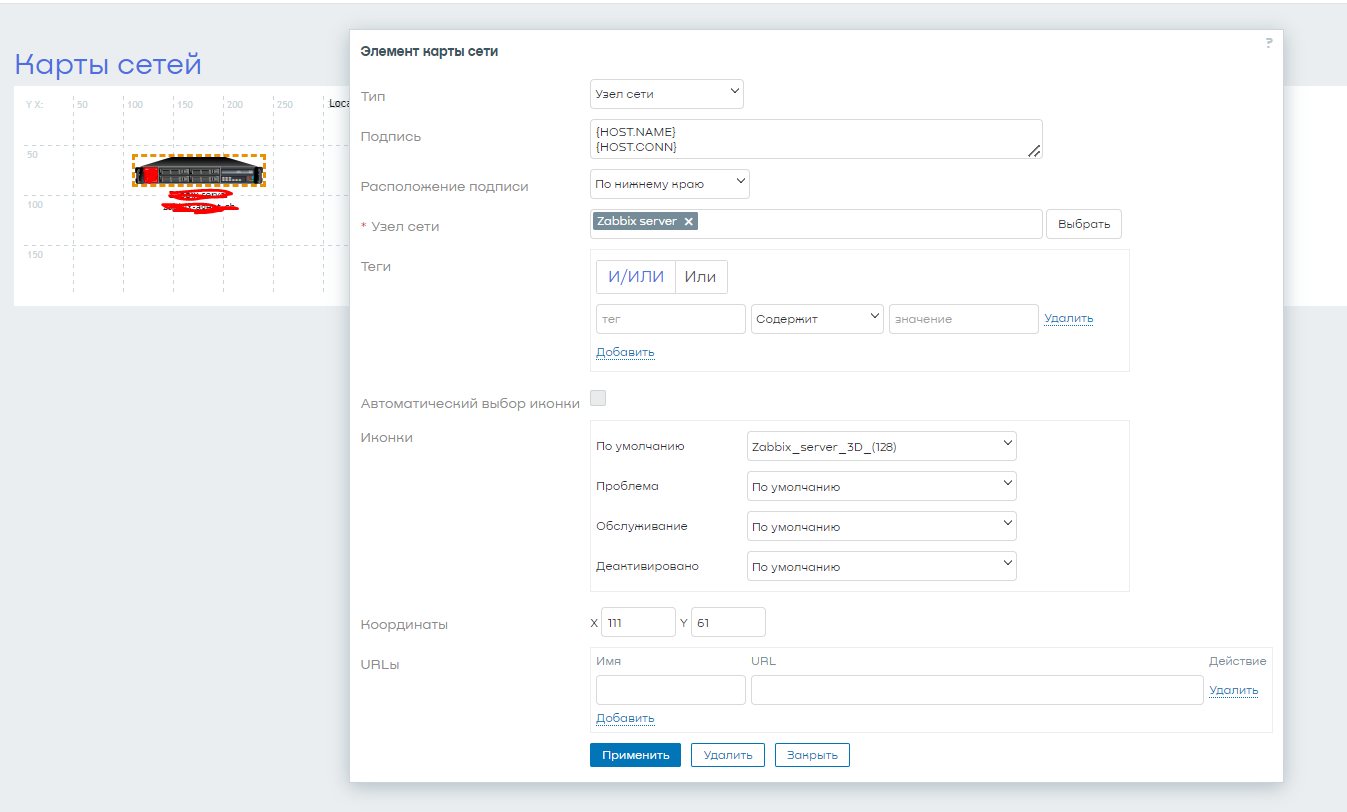

По клику на элемент открывается форма: тип, имя, иконка и другие параметры.

Параметр	Описание
Тип	Узел сети — состояние всех триггеров узла. Карта сети — состояние элементов на вложенной карте. Триггер — состояние одного триггера. Группа узлов сети — состояние всех триггеров группы. Изображение — иконка без привязки к ресурсу.
Подпись	Подпись к иконке; допускаются макросы и многострочный текст.
Расположение подписи	По умолчанию, По нижнему краю, По левой стороне, По правой стороне, По верхнему краю.
Узел сети	Узел сети при типе Узел сети.
Карта сети	Карта при типе Карта сети.
Триггер	Триггер при типе Триггер.
Группа узлов сети	Группа при типе Группа узлов сети.
Иконка (по умолчанию)	Иконка по умолчанию.
Автоматический выбор иконки	Иконка выбирается по правилам соответствия иконок.
Иконки	Отдельные иконки для состояний: по умолчанию, проблема, обслуживание, отключен.
Координата X	Координата X на карте.
Координата Y	Координата Y на карте.
URL'ы	URL элемента; при клике в мониторинге объединяются с URL того же типа на уровне карты. Макросы: {MAP.ID}, {HOSTGROUP.ID}, {HOST.ID}, {TRIGGER.ID}.

Добавленные элементы не сохраняются автоматически. При уходе со страницы изменения могут быть потеряны. Сохраните карту кнопкой Сохранить в правом верхнем углу. Настройка сетки также сохраняется для каждой карты.

Выбор элементов

Выберите один элемент, затем удерживайте Ctrl (или Shift) для добавления других. Можно выделить прямоугольником область редактирования — попадут все элементы внутри.

При выборе нескольких элементов форма свойств переходит в режим массового обновления: отметьте флажком атрибут и укажите новое значение.

Связи элементов

Выберите два элемента, затем нажмите + справа от Связь.

В форме элемента появится раздел Редактирование связей элемента. Нажмите Изменить для редактирования атрибутов связи.

Параметр	Описание
Подпись	Подпись над связью.
Подключаться через	Элемент, к которому ведёт связь.
Тип (ОК)	Стиль связи по умолчанию: Линия, Жирная линия, Точечная линия, Пунктирная линия.
Цвет (ОК)	Цвет связи по умолчанию.
Индикаторы связи	Список триггеров, связанных со связью; при состоянии ПРОБЛЕМА применяется их стиль.

Индикаторы связей

На связь между элементами можно назначить несколько триггеров. При переходе триггеров в проблему связь это отображает.

При настройке связи задаются тип и цвет по умолчанию (ОК). Для каждого триггера-индикатора можно задать свой тип и цвет; при проблеме отображается стиль соответствующего триггера.

Настройка индикаторов

1. Выберите элемент карты.
2. В разделе Изменение связей элемента нажмите Изменить у нужной связи.
3. В блоке Индикаторы связи нажмите Добавить и выберите один или несколько триггеров.

Триггеры отображаются в списке Индикаторы связи; тип и цвет связи для каждого задаются в списке.

Просмотр состояния индикаторов

В Мониторинг → Карты сети у связи отображается цвет при проблеме у триггера-индикатора.

Если в проблеме несколько триггеров, цвет и стиль определяет триггер с наивысшей важностью. При одинаковой важности приоритет у триггера с наименьшим ID.
